Комутатор за електрически инструменти: малкият компонент зад надеждната производителност на двигателя

Когато хората използват електрически инструменти като електрически бормашини, ъглошлайфи, триони и полиращи машини, те обикновено се фокусират върху мощността на двигателя, скоростта и издръжливостта. Въпреки това, вътре в много електродвигатели с четка, малък компонент играе критична роля при преобразуването на електрическата енергия в механично движение -Комутатор за електрически инструменти. Въпреки че комутаторът е само малка част от модула на двигателя, неговият дизайн влияе пряко върху ефективността на двигателя, стабилността на работа, нивото на шума и експлоатационния живот. В индустрии, които изискват високоскоростно въртящо се оборудване, производството на комутатори включва прецизен инженеринг, избор на материали и строг контрол на качеството.

Какво е комутатор за електрически инструменти?

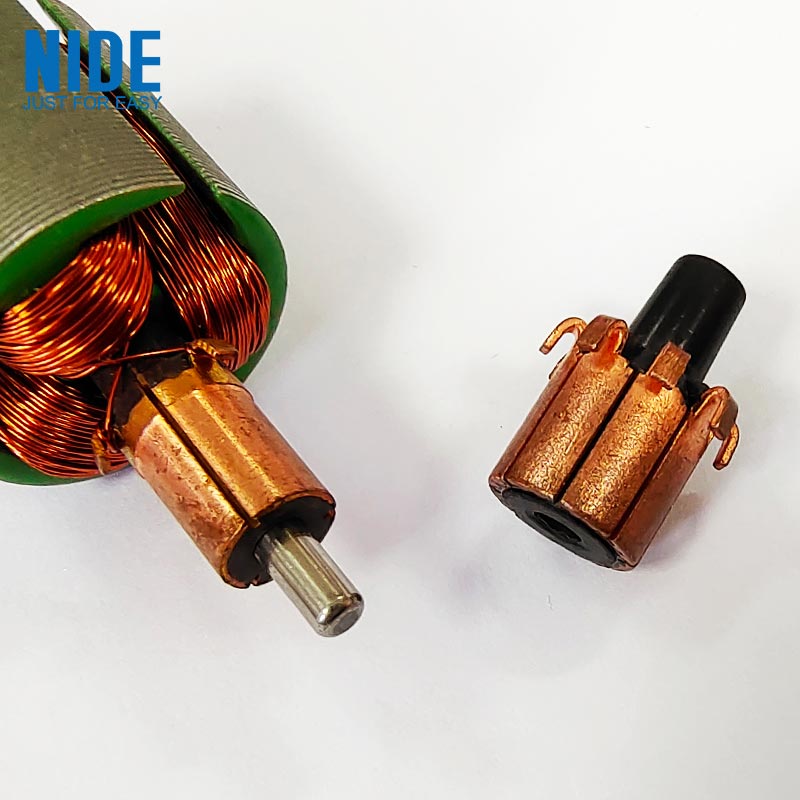

A Комутатор за електрически инструментие въртящ се електрически превключващ компонент, използван в четкови постояннотокови двигатели и универсални двигатели. Основната му функция е да контролира посоката на тока, протичащ през намотките на двигателя, позволявайки на ротора на двигателя да продължи да се върти. Типичният комутатор се състои от:

Компонент	функция
Медни сегменти	Провеждане на електрически ток между четките и намотките на ротора
Изолационен материал	Разделя електрически отделни медни сегменти
Основна структура	Осигурява механична опора за въртяща се работа
Терминали за свързване	Свързва комутатора с намотките на двигателя

По време на работа въглеродните четки контактуват с въртящата се повърхност на комутатора, за да прехвърлят електрическа енергия към двигателя.

Защо комутаторът е важен в двигателите на електроинструментите?

Моторът на електроинструмента работи при трудни условия: Висока скорост на въртене Често стартиране и спиране Тежки механични натоварвания Непрекъсната вибрация Комутаторът трябва да поддържа стабилен електрически контакт при тези условия. Добре проектираният комутатор помага да се подобри: Моторна ефективност Стабилност на въртене Електрическа проводимост Живот на инструмента Ако повърхността на комутатора се износва неравномерно, това може да доведе до проблеми като: Повишени искри Намалена мощност на двигателя Прекомерно генериране на топлина Скъсен живот на четката

Тайна на индустрията: Качеството на повърхността на комутатора е по-важно от външния му вид

Комутаторът може да изглежда като обикновен меден компонент, но състоянието на неговата повърхност е изключително важно. Производителите на мотори обръщат голямо внимание на: Прецизност на сегмента Грапавост на повърхността Точност на закръгленост Изолационно разстояние Дори малки разлики в производството могат да повлияят на: Стабилност на контакта с въглеродни четки Електрическо съпротивление Генериране на топлина При високоскоростни електрически инструменти малък дисбаланс във въртящия се компонент може да създаде вибрации и да намали производителността на двигателя.

Материали, използвани в комутаторите на електрически инструменти

Комбинацията от материали на комутатора определя неговите електрически и механични характеристики.

Медни сегменти

Медта се използва често поради нейните: Висока електропроводимост Добри топлинни характеристики Подходящи механични свойства

Изолационни материали

Изолацията между медните сегменти предотвратява електрически къси съединения. Общите материали включват: слюда Високотемпературни изолационни съединения

Специални сплави

Някои приложения използват медни сплави за подобряване на: Устойчивост на износване Механична якост Високоскоростна работа

Производственият процес зад комутатора на електрически инструменти

Производството на надежден комутатор изисква няколко прецизни процеса.

Формиране на меден сегмент

Медните парчета се оформят в точни сегменти според изискванията за дизайн на двигателя.

Формоване и монтаж

Медните сегменти са фиксирани с изолационни материали, за да се създаде цялостна въртяща се структура.

Машинна обработка и обработка на повърхности

Повърхността на комутатора е прецизно обработена, за да гарантира: Правилен диаметър Гладка контактна повърхност Стабилно въртене

Тестване

Инспекциите на качеството могат да включват: Измерване на размери Изпитване на електропроводимост Изпитване на изолация Тестване на динамичен баланс

Комутатор срещу безчеткова технология на двигателя

С развитието на технологията за безчеткови двигатели, някои модерни електроинструменти замениха традиционните двигатели с четки. Разликите включват:

Характеристика	Матиран мотор с комутатор	Безчетков мотор
Структура	Използва четки и комутатор	Използва електронна система за управление
Поддръжка	Изисква смяна на четката с течение на времето	Като цяло по-ниско механично износване
цена	По-икономичен дизайн	По-високи технологични изисквания
Приложение	Често срещан в много традиционни електрически инструменти	Все по-често се използва в модерни инструменти

Въпреки нарастването на броя на безчетковите двигатели, базираните на колектори двигатели остават широко използвани поради тяхната зряла технология, предимства в цените и надеждна работа.

Общи приложения на комутатори в електрически инструменти

Комутаторите се използват широко в двигатели за:

Електрически бормашини

Осигурете стабилно въртене за операции по пробиване и закрепване.

Ъглошлайфи

Поддържа високоскоростно въртене при взискателни работни условия.

Електрически триони

Поддържайте работата на двигателя по време на натоварване при рязане.

Шмиргели и инструменти за полиране

Осигурете постоянен контрол на скоростта за повърхностна обработка.

Скритото предизвикателство: управление на топлината и износването

Едно от най-големите предизвикателства при проектирането на комутатора е контролирането на връзката между електрическите характеристики и механичното износване. По време на работа: Четките създават триене Електрическият ток генерира топлина Въртенето създава механично напрежение Добрият дизайн на комутатора трябва да балансира: Проводимост Устойчивост на износване Температурна стабилност Надеждност на контакта Ето защо изборът на материал и точността на производство са от съществено значение.

Бъдещи тенденции при комутаторите на електрически инструменти

Подобрена материална технология

Бъдещото развитие може да се съсредоточи върху: По-добри износоустойчиви материали Подобрена производителност на медна сплав По-дълъг експлоатационен живот

По-висока прецизност на производството

Модерното производствено оборудване ще подобри: Точност на размерите Консистенция на повърхността Моторна ефективност

Разработка на хибридни двигатели

Въпреки че безчетковите двигатели нарастват, подобрените технологии за мотори с четка могат да продължат да обслужват чувствителни към разходите и индустриални приложения.

Заключение: Малък компонент, поддържащ мощни инструменти

Комутаторът за електрически инструменти може да е скрит вътре в двигателя, но неговата роля е от съществено значение за преобразуването на електрическа енергия и стабилната работа. Чрез прецизно производство, усъвършенствани материали и непрекъснато усъвършенстване, комутаторите продължават да поддържат надеждна работа в бормашини, шлайфмашини, триони и много други електрически инструменти. Този малък въртящ се компонент демонстрира как дори най-малките части могат да окажат голямо влияние върху работата на промишленото оборудване.
