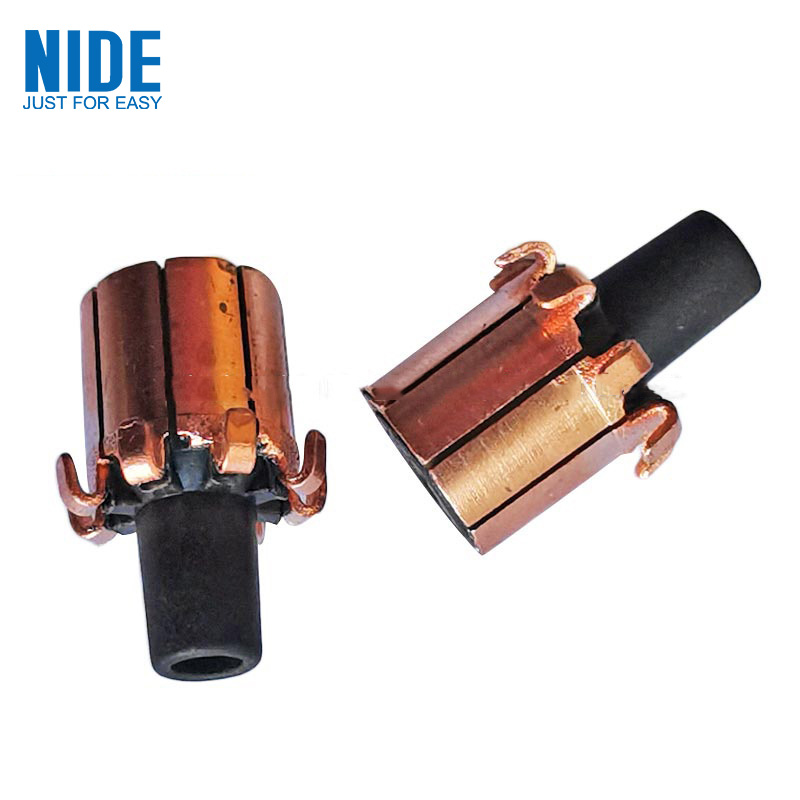

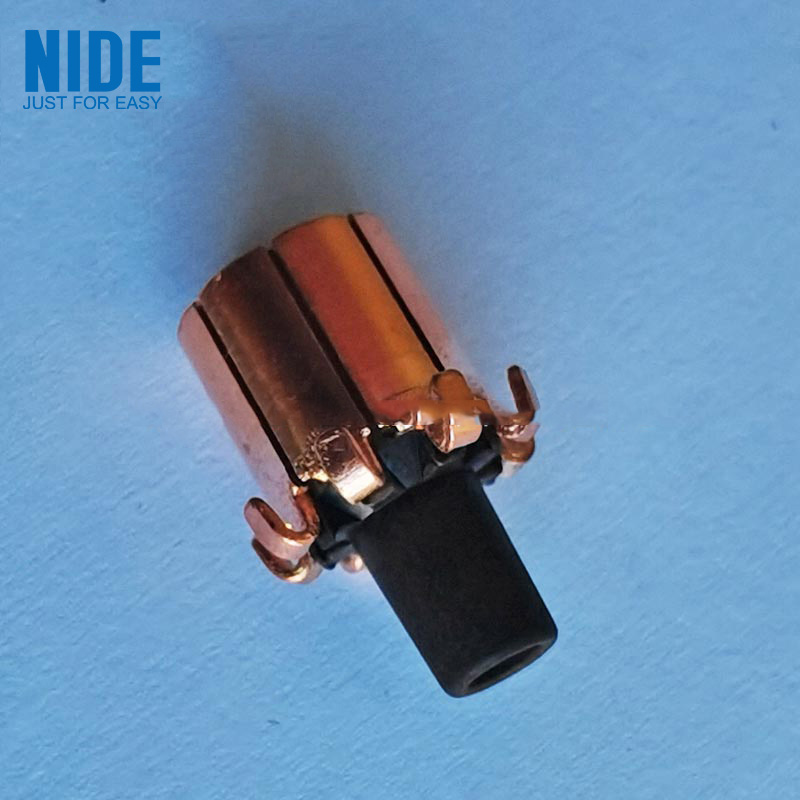

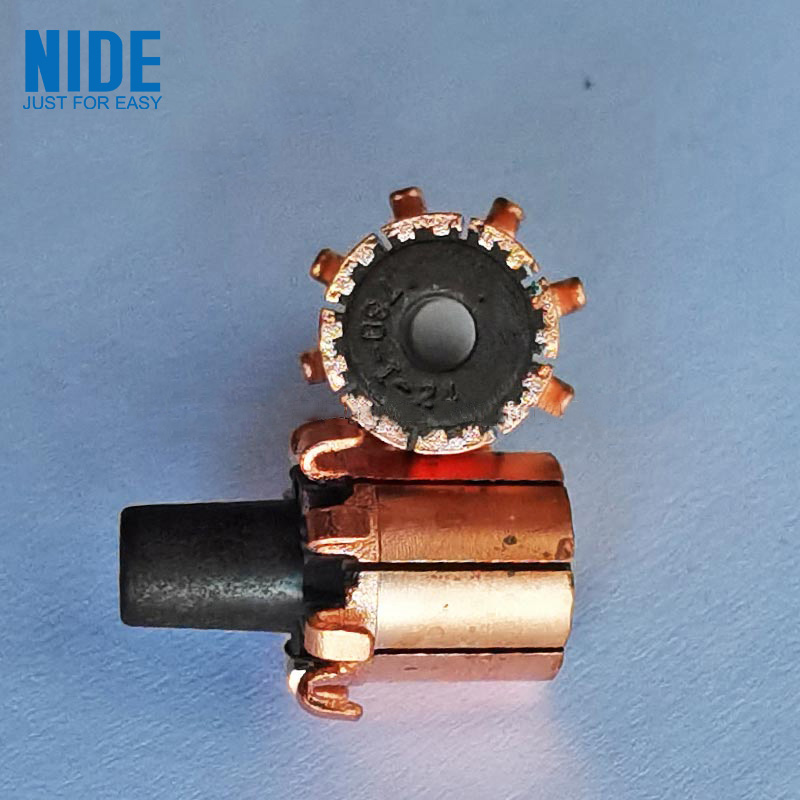

Този арматурен комутатор на електрически инструменти е вид микромоторен комутатор с дълъг експлоатационен живот. В центъра на този комутатор има проходен отвор. Комутаторът е разделен на секция с голям диаметър, секция със среден диаметър и секция с малък диаметър. Няколко колекторни сегмента са фиксирани върху сегмента, а изолационните части са подредени между сегментите на комутатора.
Модел |
Външен диаметър |
Вътрешен отвор |
Ширина на слота |
Дължина на крака на куката |
Номер на слота |
Медна височина |
Обща височина |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Повърхността на сегментите на арматурния комутатор на електроинструменти е снабдена с волфрамово и молибденово антиокислително покритие, което е подходящо за вътрешността на общи микродвигатели и се използва като моторни комутатори.
Електрически инструменти Арматурен комутатор
