Графитната въглеродна четка за електроинструменти е съставена от въглерод, материал е устойчив на висока температура и точката на топене достига 3652°C. С тази характеристика, устойчива на висока температура, графитът може да бъде преработен в устойчив на висока температура химически тигел. Проводимостта на графита е много добра, повече от много метали, стотици пъти по-голяма от тази на неметалите, така че се превръща в проводими части като като електроди и въглеродни четки.
Материал |
Модел |
съпротивление |
Насипна плътност |
Номинална плътност на тока |
Твърдост по Рокуел |
Зареждане |
Графит и електрографит |
D104 |
10±40% |
1,64±10% |
12 |
100(-29%~+10%) |
20 кг |
D172 |
13±40% |
1,6±10% |
12 |
103(-31%~+9%) |
20 кг |
|
Предимство: добра смазочност и продължителност |
||||||
Приложение на D104: подходящ за 80-120V DC двигател, малък двигател на водна турбина и генератор на турбина |
||||||
Приложение на D172:: подходящ за голям тип воден турбинен генератор и двигател на турбинен генератор |

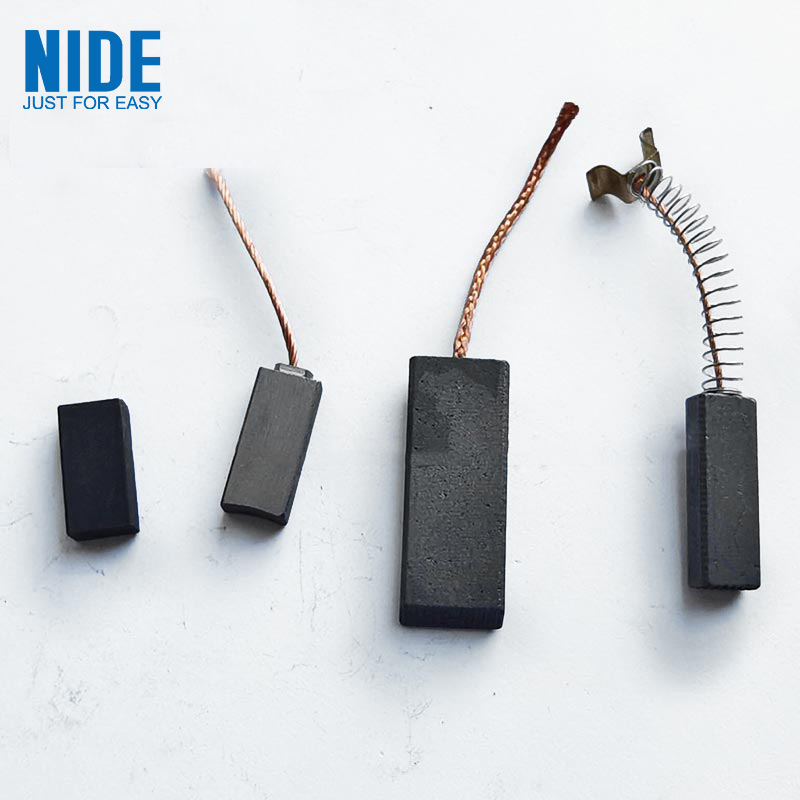

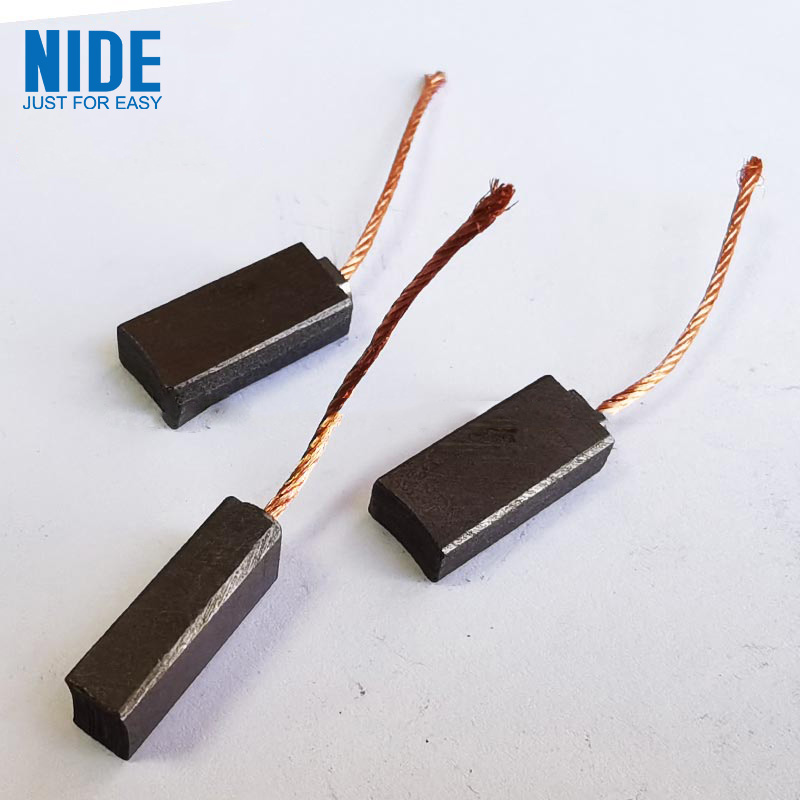

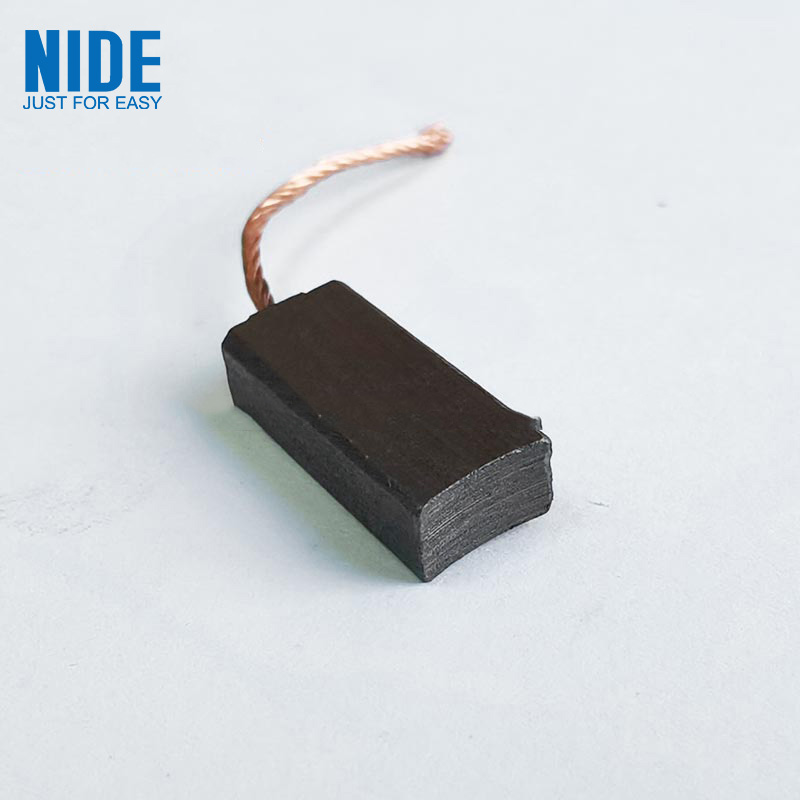

Графитните въглеродни четки се използват главно в оборудването на електродвигателите на електрически инструменти. Те се използват за предаване на сигнали или енергия към неподвижните и въртящи се части на някои двигатели или генератори. Формата е правоъгълна, а металната тел се монтира през пролетта. Въглеродната четка е вид плъзгащ се контакт, така че е лесна за носене и трябва да се сменя и почиства редовно.
Вътрешната структура на графита помага на въглеродните четки на електроинструмента да имат добра смазваща сила.
