Какво предпазва тока от изтичане през намотките на вашия двигател?

Във всеки електродвигател медните намотки носят ток. Те се намират в стоманени слотове. Стоманата провежда електричество. Медта провежда електричество. Ако се докоснат, тече ток. Моторните шорти. Производителността пада. В крайна сметка двигателят се повреди.

Единственото нещо, което стои между медта и стоманата, е тънък лист материал, нареченелектроизолационна хартия.

Не изглежда много. Дебелина от част от милиметъра. Нарязва се на точни форми. Пъхна се в гнездото преди намотките да влязат. Но без него двигателят не работи.

Какво всъщност прави изолационната хартия

Ядрото на статора е направено от подредени стоманени ламинации. Слотовете са пробити в тях. Инженерът вмъква парче изолационна хартия във всеки слот, сгънат, за да облицова стените. След това намотките влизат. След това клинът на прореза затваря отвора.

Хартията има три работни места. Първо, електрическа изолация - спирайте тока да прескача от медта към стоманата. Второ, механична защита - омекотяване на намотките срещу твърдите ръбове на стоманените ламинации. Трето, термично управление - някои степени помагат за отвеждане на топлината от намотките.

Ако хартията се повреди при някое от тези, двигателят се повреди.

Материалните семейства

Не всяка изолационна хартия е еднаква. Различните двигатели се нуждаят от различни материали. Изборът зависи от температурата, напрежението, механичното напрежение и цената.

Таблицата по-долу показва най-често срещаните видове, използвани в производството на двигатели днес.

DMD е работният кон. Покрива повечето стандартни двигатели на разумна цена. NMN добавя механична издръжливост. NHN добавя устойчивост на топлина. Арамидната хартия добавя и двете плюс превъзходна диелектрична якост. Полиимидното фолио е за тесни пространства.

Разбиране на температурните класове

Всеки изолационен материал носи температурен рейтинг. Това не е маркетинг. Това е изпитана граница.

Избирането на грешен клас е често срещана грешка. Ако двигателят работи при 140°C непрекъснато, клас B (130°C) ще се повреди. Клас F (155°C) е минималният безопасен избор.

Но имайте предвид: температурният рейтинг се отнася за непрекъсната работа. Пиковите температури може да са по-високи. Добрите инженери добавят марж. Мотор, който работи при 140°C непрекъснато, трябва да получи изолация от клас H, а не само от клас F.

Ключови параметри: какво всъщност означава спецификационният лист

Когаоценяване на изолационна хартия, няколко технически параметъра са от значение. Ето какво означават те.

Дебелина.Измерва се в милиметри. Типичният диапазон е от 0,15 mm до 0,40 mm за облицовки на слотове. По-дебелата хартия осигурява по-висока диелектрична якост и по-добра механична защита. По-тънката хартия оставя повече място за мед, увеличавайки плътността на мощността на двигателя. Компромисът е инженерна преценка.

Диелектрична якост.Измерва се в киловолта на милиметър. Това ви казва колко напрежение може да блокира хартията, преди да се разпадне. Типичната стойност за DMD е 5-8 kV за 0,2 mm лист. По-високото е по-добро, но действителното изискване зависи от напрежението на двигателя. За 400V EV двигател, 3-5 kV е достатъчно. За 800V системи 6-8 kV е по-безопасно.

Якост на опън.Измерено в нютони на 15 мм ширина. Това ви казва колко дърпаща сила може да поеме хартията, преди да се разкъса. Важно, защото хартията се сгъва и вкарва машинно. Слабата хартия се къса по време на сглобяването. Следва престой.

Удължение при скъсване.Процент на разтягане преди разкъсване. Хартията, която се разтяга 10-15%, е по-прощаваща при сгъване. Чупливата хартия се напуква в острите ъгли.

Устойчивост на разкъсване на ръба.Измерено в нютони. Хартията се сгъва. Гънките създават точки на напрежение. Ако устойчивостта на разкъсване на ръба е ниска, хартията се разцепва на линията на сгъване по време на поставяне.

Добрият доставчик предоставя тези номера в сертификата за материал. Лош доставчик казва, че „отговаря на индустриалните стандарти“, без да дава действителни тестови стойности.

Защо EV двигателите са различни

Моторите за електрически превозни средства промениха пазара на изолационна хартия. Изискванията са по-строги.

По-високи температури.EV двигателите работят по-горещо от индустриалните двигатели. Течното охлаждане помага, но горещите точки все още достигат 160-180°C. Материалите от клас H (180°C) са стандартни. Някои производители преминават към клас C (220°C) за проекти от следващо поколение.

По-високи напрежения.Ранните EV двигатели работеха на 300-400V. По-новите системи работят на 800V. Предстоящите системи ще работят на 1200V или по-високо. Изискванията за диелектрична якост са се удвоили. Хартията, която работи за 400V, може да не е безопасна за 800V.

Излагане на масло.Много EV двигатели използват масло за охлаждане и смазване. Изолационната хартия седи в това масло. Някои материали набъбват или се разграждат в масло. Хартиите на основата на полиимид се представят добре. Хартиите на основата на полиестер може да имат ограничения. Поискайте данни от теста за съвместимост на маслото.

Автоматизация.Линиите за производство на EV двигатели работят с висока скорост. Хартията се подава от ролки, нарязва се, сгъва се и се поставя автоматично. Консистенцията на материала има значение. Вариацията на дебелината от ±0,01 mm може да блокира автоматичен инструмент за вкарване.

Три реални проблема, които се случват на производствените линии

Теоретичните свойства на материала са едно нещо. Това, което всъщност се обърка във фабриката, е друго.

Проблем първи: хартията се къса по време на сгъване.Машината сгъва хартията в U-образна форма, за да подреди слота. Ако хартията има ниска якост на разкъсване, тя се разцепва на линията на сгъване. Линията спира. Оператор отстранява задръстването. Производството се възобновява. Това се случва десетки пъти на смяна при лош материал.

Проблем втори: размерите на хартията се променят с влажността.Арамидната хартия абсорбира влагата от въздуха. При висока влажност той се разширява. При ниска влажност се свива. Машината е калибрирана за един размер. Когато хартията промени размера си, сгънатата форма се променя. Вложката се проваля. Добрите доставчици изпращат хартия във влагоустойчива опаковка. Добрите фабрики го съхраняват в помещения с контролиран климат.

Проблем трети: замърсяване с лепило.Някои изолационни хартии имат топлинно активиран адхезивен слой от едната страна. След вмъкване топлината залепва хартията към стените на слота. Ако лепилото изтече по време на съхранение или прехвърляне, то залепва за водачите на машината. Събира се прах. Подравняване на отклонения. Решението е чисто производство и правилно освобождаващи лайнери.

Как да посочите правилно изолационната хартия

Ето реален пример за спецификация за тягово задвижване на EV мотор.

Изпратете това на трима доставчика. Сравнете докладите от тестовете, които предоставят. Попитайте за вариация - партида на партида, ролка на ролка. Доставчикът, който отговаря с данни, е този, на когото трябва да се вярва.

Шест въпроса, които купувачите задават

Мога ли да използвам една и съща изолационна хартия за всички мои двигатели?
Обикновено не. Различните двигатели работят при различни температури и напрежения. Стандартизирането на един материал опростява инвентара, но ви принуждава да използвате материал с по-висок клас от необходимото за някои двигатели, което увеличава разходите. Или използвате материал с по-нисък клас и рискувате да се повредите. По-добре е да квалифицирате два или три материала и да ги съпоставите с приложенията.

Каква е разликата между NMN и NHN?
Средният слой. NMN използва полиестерно фолио. NHN използва полиимидно фолио. Полиимидът издържа на по-високи температури. За двигатели, работещи под 155°C, NMN е добре. За 155-180°C изберете NHN. Разликата в цената е скромна.

Винаги ли по-дебелата хартия означава по-добра изолация?
Не винаги. Диелектричната якост се увеличава с дебелината, но механичното прилягане става по-трудно. Дебелата хартия заема място вътре в слота. Това пространство можеше да побере повече мед. Дизайнерите на мотори заменят дебелината на изолацията срещу медния пълнеж. По-тънката хартия позволява повече мед, по-висока мощност, но изисква по-добър контрол на процеса.

Какъв е срокът на годност на изолационната хартия?
Зависи от условията на съхранение. В оригинална опаковка, климатична, арамидна хартия издържа години. Материалите на базата на полиестер могат да се разградят по-бързо. Основните рискове са абсорбиране на влага и стареене на лепилото. Ако хартията е била съхранявана повече от две години, тествайте проба преди употреба.

Как да разбера дали документът на доставчика е последователен?
Поискайте Cpk данни за дебелината. Cpk от 1,33 или по-висок означава, че процесът е способен. Също така поискайте протоколи от тестове от партида до партида. Ако доставчикът не може да ги произведе, той не контролира своя процес.

Може ли изолационната хартия да бъде рециклирана?
Повечето са термореактивни или високоефективни термопласти. Рециклирането е трудно. Някои арамидни хартии могат да бъдат пулпирани, но процесът не е широко достъпен. Фокусът на индустрията е върху намаляването на отпадъците при рязане и вмъкване, а не върху рециклирането след потреблението.

Бележка относно съвместимостта със слот клинове

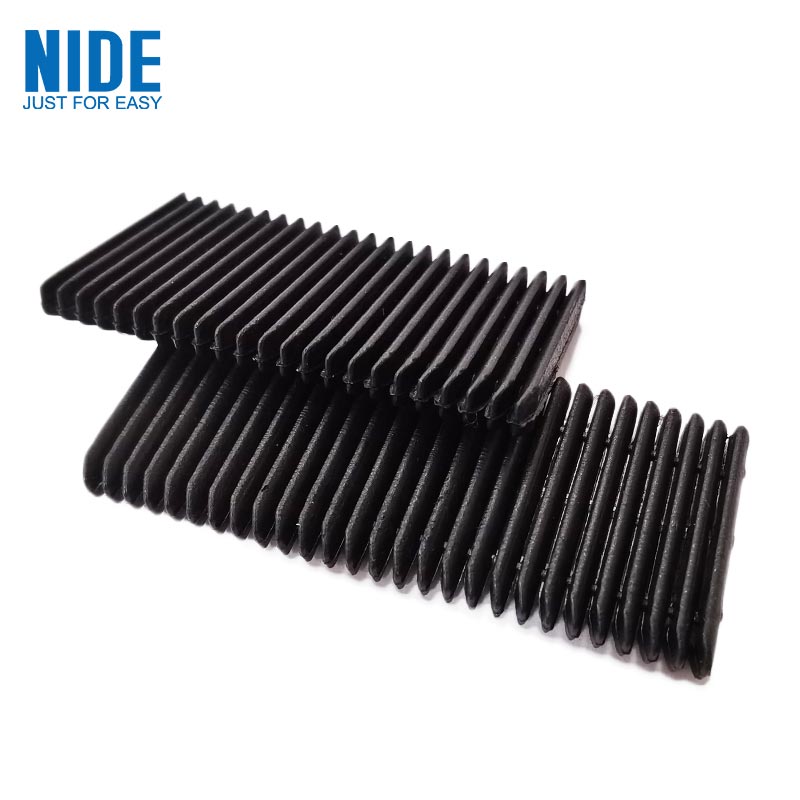

Изолационна хартияочертава стените на слота. Прорезният клин затваря отвора. Те трябва да работят заедно.

Клинът притиска хартията в отвора на слота. Ако хартията е твърде мека, клинът ще се забие в нея. Ако хартията е твърде крехка, тя ще се спука в точката на контакт с клина.

За EV двигатели много инженери съчетават арамидна хартия с арамидни клинове. Една и съща група материали, подобно топлинно разширение и механично поведение. За General Motors хартията DMD с клинове от стъклени влакна е доказана комбинация.

При поръчка от доставчик посочете двата артикула заедно. След това доставчикът може да съпостави материалните системи.
