Защо комутаторът за електрически инструменти е толкова важен за производителността на двигателя и продължителността на живота на инструмента?

A комутатор за електрически инструментие основен компонент в полираните DC двигатели, който директно определя колко ефективно електрическата енергия се преобразува в механично движение. Той контролира превключването на посоката на тока, стабилизира изходящия въртящ момент и осигурява постоянно въртене на двигателя под товар. В промишлени и потребителски електроинструменти като бормашини, шлайфмашини, триони и ударни инструменти, комутаторът играе решаваща роля за стабилността на работата, издръжливостта и безопасността. Тази статия предоставя задълбочено техническо и практическо разбиране на комутаторите за електрически инструменти, включително принципи на работа, избор на материал, производствена прецизност, фактори на производителност, методи за отстраняване на неизправности и индустриални приложения. Предназначен е за инженери, специалисти по доставки и производители, които търсят надеждни решения за моторни компоненти.

Съдържание

• 1. Какво точно е комутатор за електрически инструменти?
• 2. Как работи комутаторът в двигател на електроинструмент?
• 3. Кои материали се използват във високопроизводителни комутатори?
• 4. Как се произвежда комутатор с прецизност?
• 5. Какви фактори влияят върху производителността и продължителността на живота на комутатора?
• 6. Какви проблеми възникват често и как могат да бъдат разрешени?
• 7. Как да изберем правилния комутатор за електрически инструменти?

1. Какво точно е комутатор за електрически инструменти?

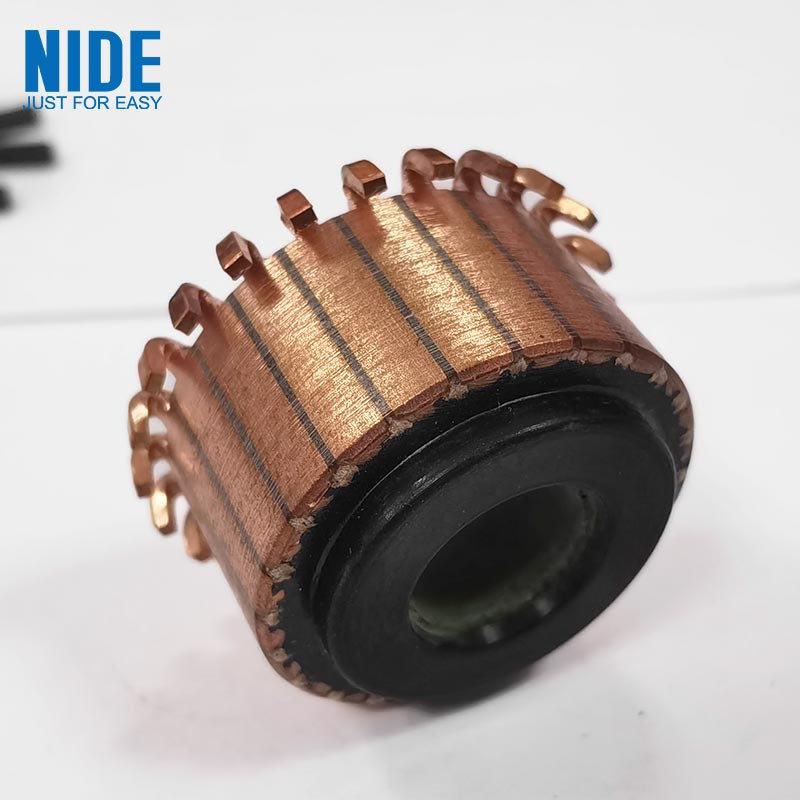

Комутаторът за електроинструменти е механичен въртящ се електрически превключвател, използван в четкови DC двигатели за периодично обръщане на посоката на тока в намотките на ротора. Това контролирано превключване позволява непрекъснато въртеливо движение, което е от съществено значение за работата на електрическите инструменти.

В практическите приложения комутаторът е пряко отговорен за гарантирането, че инструменти като електрически бормашини, ъглошлайфи, циркулярни триони и полиращи машини поддържат стабилен изходен въртящ момент. Без него двигателят няма да може да произвежда непрекъснато въртене, което ще доведе до неефективни или нефункционални инструменти.

Тъй като електроинструментите често работят при условия на високо натоварване, вибрации и топлина, комутаторът трябва да бъде проектиран с висока прецизност и издръжливост, за да се осигури постоянна производителност и дълъг експлоатационен живот.

2. Как работи комутаторът в двигател на електроинструмент?

Принципът на работа на комутатора се основава на синхронизирано механично въртене и електрическо превключване. Докато валът на двигателя се върти, въглеродните четки поддържат плъзгащ се контакт със сегментираните медни пръти на повърхността на комутатора. Този контакт обръща посоката на тока в намотките на котвата на точни интервали.

Този процес гарантира, че магнитните сили вътре в двигателя непрекъснато генерират въртящ момент в същата посока на въртене. Без този превключващ механизъм, двигателят ще спре или ще осцилира, вместо да се върти гладко.

• Текуща функция за превключване:Обръща тока в намотките, за да поддържа непрекъснато въртене
• Контактна система с четка:Пренася електрическа енергия между неподвижни и въртящи се части
• Потискане на дъгата:Намалява електрическите искри по време на превключване
• Стабилизация на въртящия момент:Осигурява плавен изход при различни натоварвания

При високоскоростните електрически инструменти това превключване се случва хиляди пъти в минута, което означава, че комутаторът трябва да е изключително устойчив на износване и топлина.

3. Кои материали се използват във високопроизводителни комутатори?

Изборът на материал е един от най-важните фактори, определящи производителността на комутатора. Висококачествените комутатори разчитат на комбинация от проводими метали, изолационни материали и структурни подсилвания.

Комбинацията от мед и слюда е особено важна, защото балансира проводимостта и изолацията. Лошият избор на материал може да доведе до прегряване, искрене и преждевременна повреда в електрическите инструменти.

4. Как се произвежда комутатор с прецизност?

Производственият процес на aкомутатор за електрически инструментиизисква високо прецизно инженерство, за да се осигури електрическа стабилност и механичен баланс. Дори микроскопичните отклонения могат да повлияят на работата.

1. Подготовка на материала:Избират се и се проверяват листове мед с висока чистота и индустриална слюда.
2. Формиране на сегменти:Медта е щампована и оформена в прецизни комутационни сегменти.
3. Изолационен монтаж:Между всеки меден сегмент се поставят листове слюда.
4. Формоване под високо налягане:Компонентите са компресирани, за да осигурят здраво структурно свързване.
5. CNC прецизно струговане:Осигурява перфектна кръгова геометрия и баланс.
6. Повърхностно покритие:Полирането намалява триенето и подобрява контакта с четката.
7. Тестване и проверка:Провеждат се електрически, термични и механични тестове за ефективност.

Напредналите производители също така извършват тестове за динамично балансиране и симулации на високоскоростно въртене, за да осигурят надеждност в реални приложения с инструменти.

5. Какви фактори влияят върху производителността и продължителността на живота на комутатора?

Производителността и издръжливостта на комутатора се влияят от множество оперативни и конструктивни фактори. Разбирането на тези фактори е от съществено значение за оптимизиране на двигателната ефективност.

• Термично съпротивление:Високите температури могат да деформират материалите и да намалят живота им
• Електрическа проводимост:Определя енергийната ефективност и генерирането на топлина
• Механичен баланс:Влияе на вибрациите, шума и степента на износване
• Качество на контакт с четката:Директно влияе върху искренето и стабилността
• Работно натоварване:Продължителното претоварване ускорява износването

Правилното оптимизиране на дизайна и практиките за поддръжка могат значително да удължат живота на комутатора и да подобрят цялостната ефективност на електроинструмента.

6. Какви проблеми възникват често и как могат да бъдат разрешени?

Въпреки усъвършенстваното производство, комутаторите все още могат да изпитват оперативни проблеми поради износване, замърсяване или неправилна употреба.

• Искри:Причинява се от лош контакт с четката, прах или грапавост на повърхността
• Неравномерно износване:Резултати от дисбаланс или непостоянен натиск на четката
• Прегряване:Причинено от претоварване или недостатъчно охлаждане
• Разрушаване на изолацията:Поради стареене, влага или замърсяване
• Вибрационен шум:Причинен от механичен дисбаланс в роторната система

Решенията включват възстановяване на повърхността, смяна на четките, регулиране на натоварването, почистване и в тежки случаи пълна смяна на комутатора.

7. Как да изберем правилния комутатор за електрически инструменти?

Изборът на правилния комутатор изисква внимателна оценка на техническите спецификации, средата на приложение и стандартите за качество.

• Проверете чистотата на медта за ефективност на проводимостта
• Проверете качеството на изолацията от слюда за устойчивост на топлина
• Осигурете съвместимост с изискванията за скорост и въртящ момент на двигателя
• Оценявайте прецизността на производството и качеството на балансиране
• Потвърдете надеждността на доставчика и стандартите за сертифициране

Индустриалните потребители трябва да дават приоритет на доставчици със силни инженерни способности и последователни системи за контрол на качеството.

ЧЗВ (Често задавани въпроси)

Заключение

Theкомутатор за електрически инструментие критичен компонент, който определя ефективността, стабилността и издръжливостта на двигателя. Висококачественият дизайн, прецизното производство и правилната поддръжка са от съществено значение за осигуряване на дълготрайна работа при взискателни приложения.
