Колекторният комутатор е движеща се част от въртящ се електрически ключ в електрически двигатели и електрически генератори, който периодично обръща посоката на тока между ротора и външната верига. Състои се от цилиндър, съставен от множество метални контактни сегменти върху въртящата се арматура на машината. Комутаторът е един от компонентите на двигателя; има и два или повече неподвижни електрически контакта, наречени "четки", направени от мек проводник като въглерод, които се притискат към комутатора, осъществявайки плъзгащ се контакт с последователни сегменти на комутатора, докато се върти.

Приложение за колекторен комутатор

Колекторните комутатори се използват в постояннотокови двигатели, генератори и  универсални двигатели. В двигателя комутаторът прилага електрически ток към намотките. Чрез обръщане на посоката на тока във въртящите се намотки на всеки половин оборот се създава постоянна сила на въртене (въртящ момент). В генератора комутаторът отвежда тока, генериран в намотките, като обръща посоката на тока с всеки половин оборот, служейки като механичен токоизправител за преобразуване на променливия ток от намотките в еднопосочен постоянен ток във външната верига на натоварване.

Параметри на колекторния комутатор

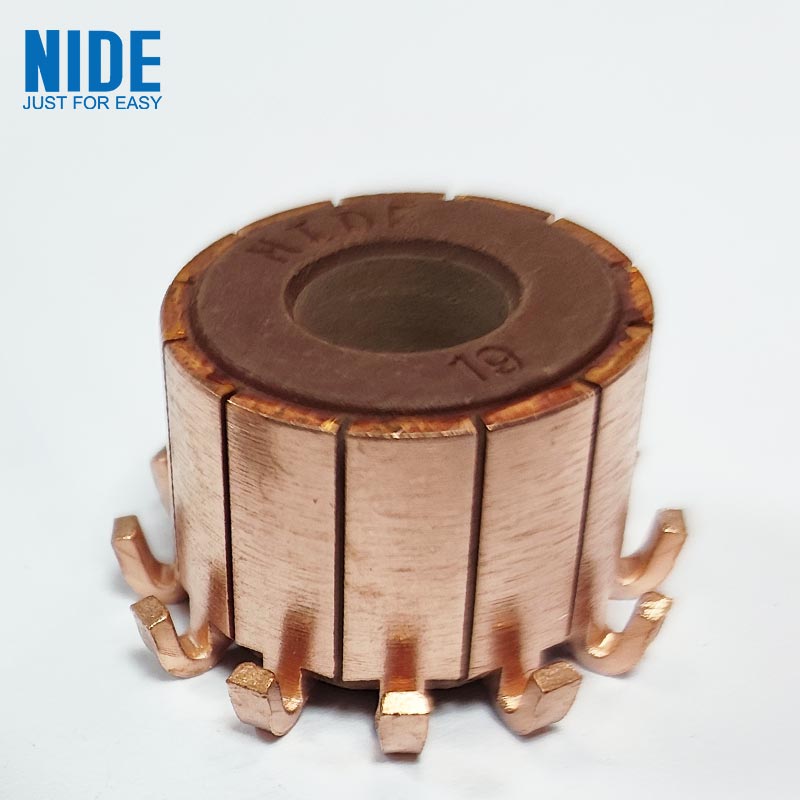

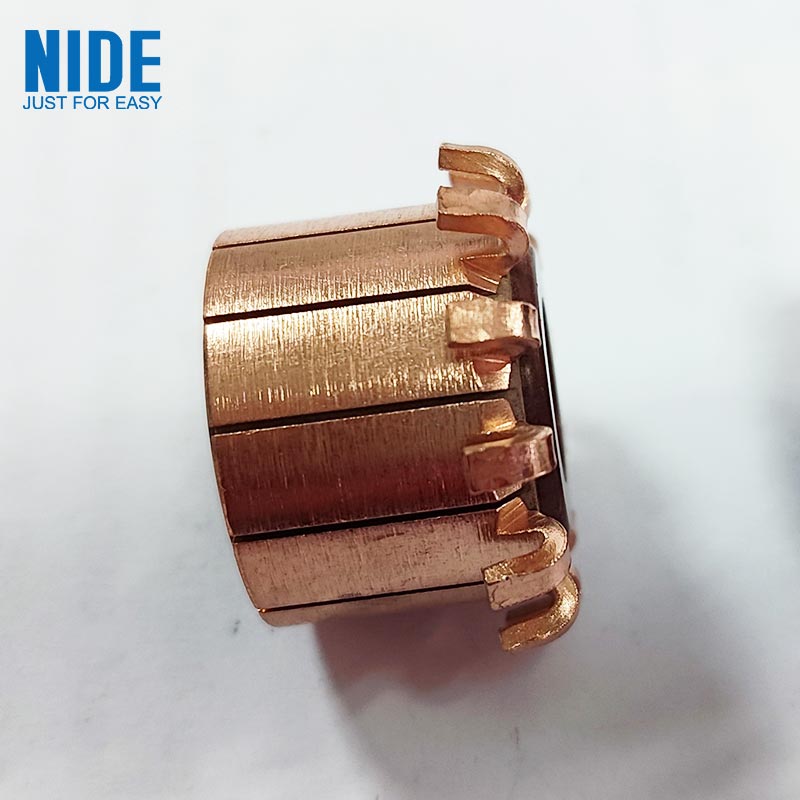

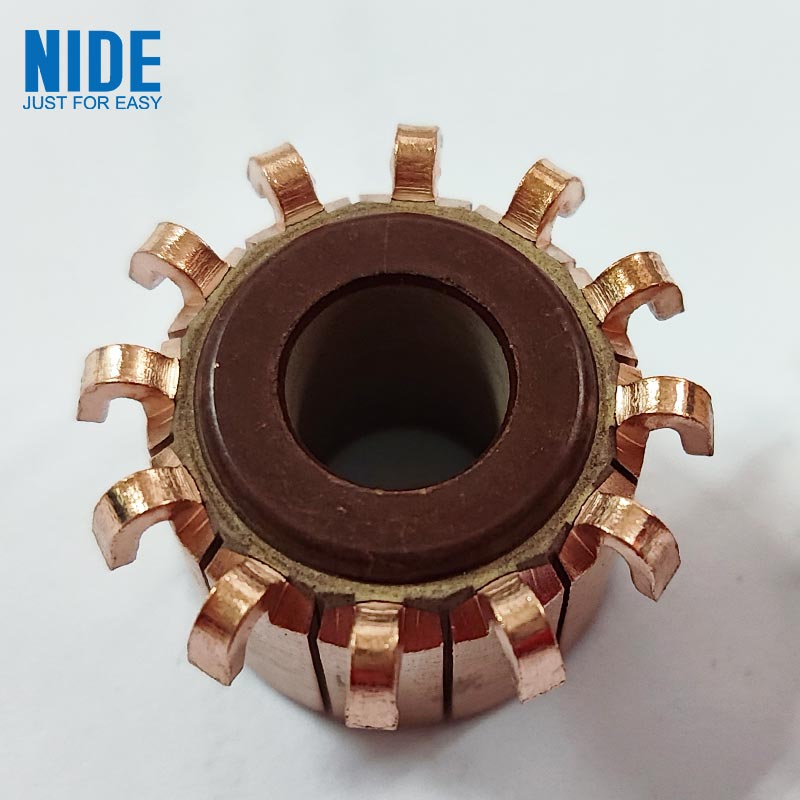

Снимка на колекторен комутатор
